TRANZEX OFERTA HANDLOWA




DRAKA KABEL

NAPOWIETRZNE LINIE KABLOWE SN
Uniwersalne kable typu:
AXLJ-RMF-KOMBI 12/24 kV
FXLJ-RMF-KOMBI 12/24 kV

DRAKA KABEL
Nowa generacja samonośnych
3-żyłowych kabeli SN

POWIETRZE-ZIEMIA-WODA

W trudnych warunkach
terenowo-zbliżeniowych
konstrukcja dedykowana do
realizacji w sposób ciągły
przyłączy SN w tych trzech
środowiskach

Typ Przekrój Średnica zewnętrzna
izolacji żyły
[mm]
Średnica zewnętrzna
[mm]
Waga 100m
[kg]
FXLJ-RMF-KOMBI (Cu) 3x10/10 16.3 42 140
AXLJ-RMF-KOMBI (Al) 3x50/16 20.6 55 185

Osprzęt instalacyjny:
  • uchwyt oplotowy odciągowy typu RAAW
  • uchwyt przelotowy z wkładką neoprenową
  • głowice i mufy firm 3M i ABB Kabeldon





DRAKA KABEL

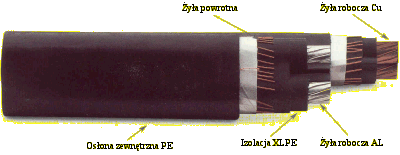

AXLJ - RMF - KOMBI
Całkowicie uniwersalna linia kablowa SN

DRAKA KABEL

Koncepcją budowy systemu bazującego na kablach SN typu AXLJ-RMF-KOMBI było uzyskanie pełnej uniwersalności. Dzięki temu powstało rozwiązanie, które jako jedno z nielicznych pozwala na instalację kabli we wszystkich warunkach:

  • jako NLK (Napowietrzne Linie Kablowe)
  • jako kable ziemne
  • jako kable podwodne


  • Wszystkie wymienione zastosowania są realizowane przy wykorzystaniu jednego, uniwersalnego kabla. Kabla odpornego na działanie czynników atmosferycznych, przystosowanego do układania bezpośrednio w ziemi oraz dzięki wysokiej szczelności wszystkich powłok do układania pod wodą bez dodatkowych osłon. W przypadku instalacji napowietrznych obciążenia mechaniczne są równomiernie rozłożone pomiędzy kable fazowe podobnie do niskonapięciowego systemu "Fourcor".


    DRAKA KABEL





    DRAKA KABEL


    AXLJ - RMF - KOMBI
    Przykładowe realizacje


    Fotograficzna dokumentacja przykładowych realizacji - więcej informacji ...
